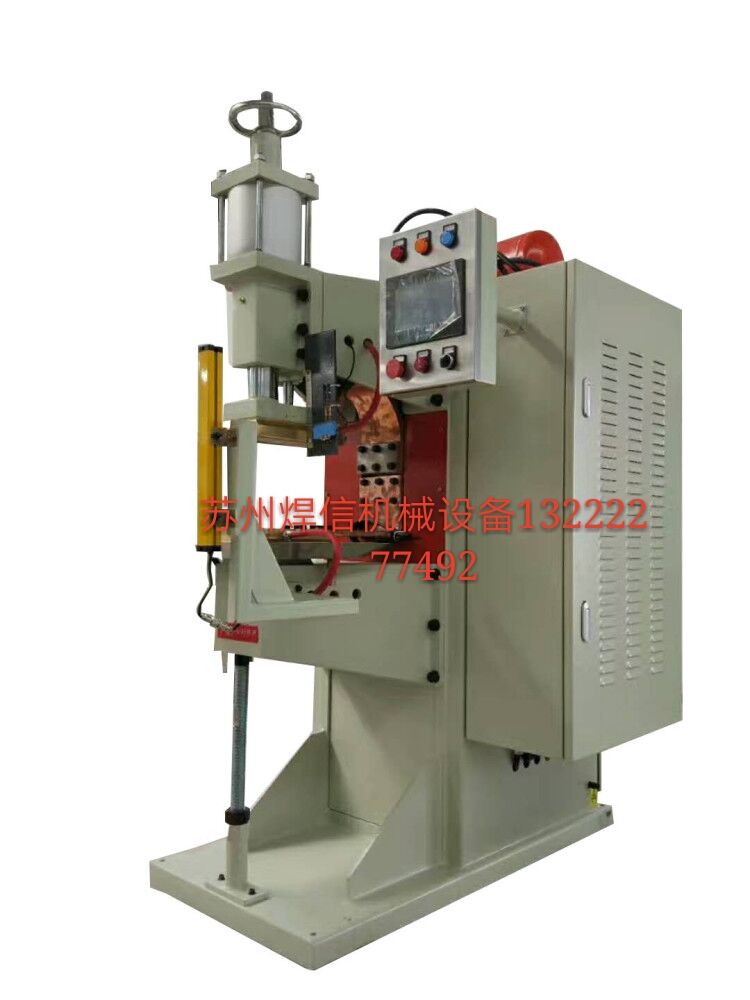

產品名稱： SMD-20中頻點焊機
發布日期： 2017-12-28
點擊數： 1844
詢價： 點擊產品詢價
二維碼：
簡述： 中頻點焊機的原理：先將電網三相50Hz電整流為高電壓直流，再通過功率逆變器將直流轉換為1000Hz高電壓方波，然后經中頻變壓器將低電壓送至電極。逆變頻率越高，焊接變壓器尺寸及重量越小。
產品詳情
產品介紹
1.中頻逆變焊機的原理：先將電網三相50Hz電整流為高電壓直流，再通過功率逆變器將直流轉換為1000Hz高電壓方波，然后經中頻變壓器將低電壓送至電極。逆變頻率越高，焊接變壓器尺寸及重量越小。
2.中頻逆變焊機的優點：
2.1三相平衡：
a)對電網而言，中頻逆變焊機是三相平衡的非感性負載，沒有單相交流焊接對電網的沖擊，減少了供電系統的要求。
b)三相均衡輸入，參數穩定。
2.2節能降耗：
a)中頻變壓器體積小，重量輕（重量相對于工頻交流變壓器減少60%），耗材少，節約空間，便于安裝操作，提高生產效率，減少工作強度。
b)實驗證明與50Hz常規點焊機相比，中頻直流系統只需50%能量就能得到同樣大小的焊點。
c)中頻焊接是直流電流，焊接電流大小不受次級包圍面積及深入的磁性物質影響，二次回路的感抗幾乎為0，焊機影響回路感抗的因素對焊接電流沒有影響。焊接電流不過零點點，焊接區溫升快，熱效率高（熱量集中），焊接熔核較工頻焊機有明顯提高，功率因數高，節能效果好，中頻焊接節能約20%~30%，大大減少基建投資。
2.3綠色環保：中頻焊接是直流焊接，功率因數接近于1，因此它是潔凈的焊接，沒有工頻電源控制回路的晶閘管調壓造成的諧波對電網的干擾，不會對電網產生污染，并可減少電磁輻射對人身的影響，有綠色電源之稱，符合供電系統的要求。
2.4焊接質量：
a)焊接電流控制精度大大提高，頻率為1000Hz的中頻焊機比傳統的50Hz工頻交流焊機其控制精度要快20倍，響應時間為1ms（1/1000秒），電流能夠更快地達到設定值，能更多、更準確地分析參數。
b)1000Hz的頻率，1ms的控制精度，使焊接規范選擇范圍大大提高，因此能適應各種精密焊接的需要和一些特殊應用。
SMD-40中頻逆變控制器主要技術參數:
| 主要技術參數 | |||
| 序號 | 焊接電源 | 中頻逆變 | |
| 1 | 名稱 | SMD-20中頻逆變直流控制器 | |
| 2 | 型號 | SMD-20 | |
| 3 | 額定電壓 | 380V±15% 3Φ 1000HZ | |
| 4 | 額定容量(KVA) | 90KVA | |
| 5 | 最大輸入容量 | 90KVA | |
| 6 | 負載持續率(%) | 50 | |
| 7 | 最大短路電流(KA) | 20 KA | |
| 8 | 最大焊接電流(KA) | 38KA | |
| 9 | 最大電極壓力(KN) | 12/18KN | |
| 10 | 上下電極提升行程 | 80MM | |
| 11 | 壓縮空氣壓力(MPa) | 0.1~0.6Mpa | |
| 12 |
冷卻水 |
水流量(L/min) | 15 L/min |
| 水壓(MPa) | 0.15~0.4MPa | ||
| 水溫(?C) |
10~25?C |
||
