產品詳細

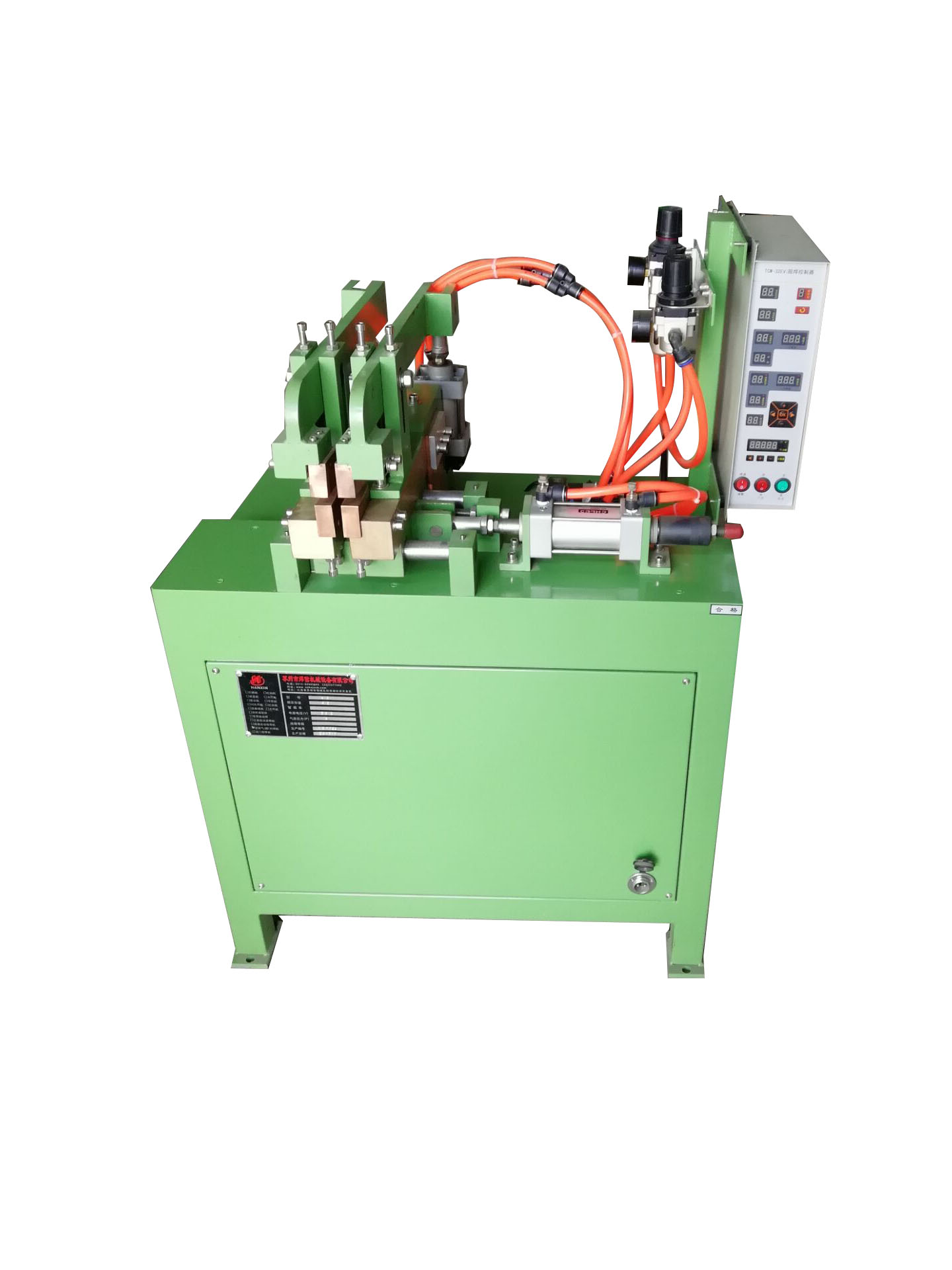

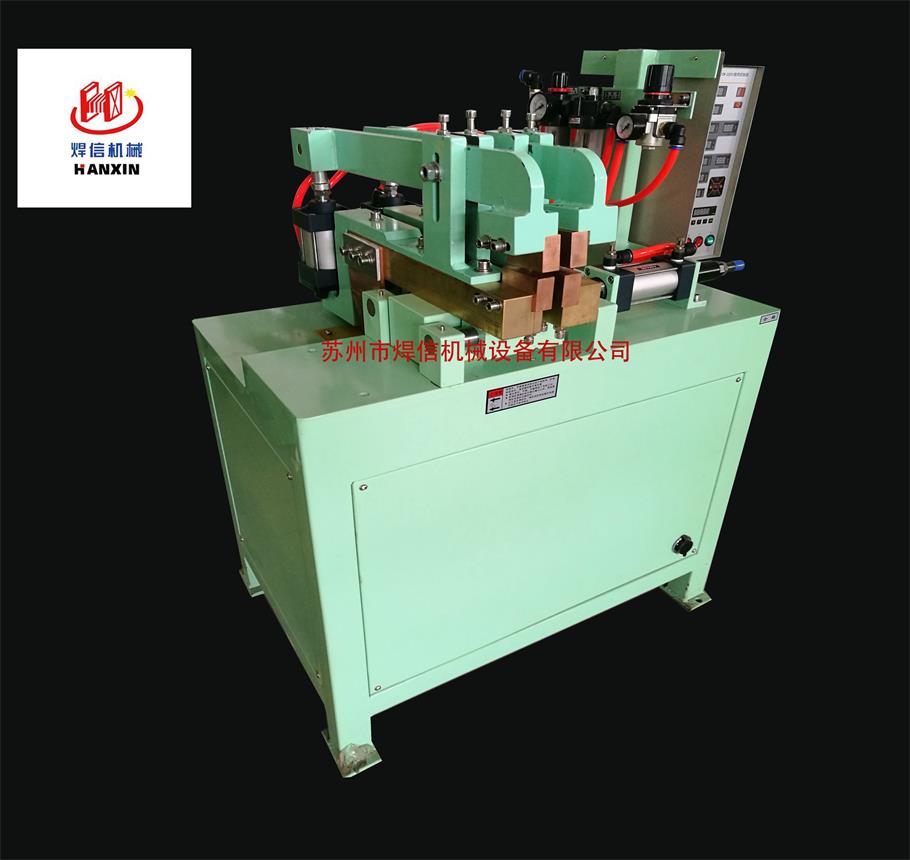

產品名稱： UN-63自動對接碰焊機，氣動直壓式對焊機,鐵線對焊機
發布日期： 2018-03-09
點擊數： 2839
詢價： 點擊產品詢價
二維碼：
簡述： UN-63對焊機特點： 在機身左面安裝氣源處理器、電磁換向閥等氣動元件，維修方便，操作簡單。置于機身右側的控制箱可控制各焊接程序的時間，調節焊接參數。在焊機內部裝有可控硅組年、阻焊變壓器。
產品詳情
氣動對焊機的參數及介紹
|
機型規格＼項目 |
容量 KVA |
額定初級電壓 V |
額定頻率 HZ |
最大壓力 KG |
焊接能力 線徑mm |
重量 kg |
焊接能力管徑:mm |
機臺尺寸 長×寬×高mm |
最大短路電流(A) |
|
UN-25 |
25 |
380 |
50/60 |
100 |
1.0-4 |
210 |
|
550×700×1000 |
15000 |
|
UN-35 |
35 |
380 |
50/60 |
100 |
1.0-6 |
230 |
|
600×700×1000 |
19000 |
|
UN-50 |
50 |
380 |
50/60 |
100 |
1.0-8 |
250 |
￠25*1.0 |
|
20000 |
|
UN-63 |
63 |
380 |
50/60 |
100 |
1.0-10 |
|
￠32*1.2 |
|
26000 |
|
UN-80 |
80 |
380 |
50/60 |
150 |
1.0-12 |
|
￠36*1.4 |
|
20000 |
|
UN-100 |
100 |
380 |
50/60 |
|
1.0-14 |
|
￠40*2.0 |
|
26000 |
采用上海國TCW-32EVI系列控制器可實現對焊接過程的夾緊、焊接、頂鍛、維持、休止等參數進行分析調節控制,
設備操作簡單，便于掌握。
采用氣動杠桿式加壓，具有更大夾緊力 確保在工作頂鍛焊接時不打滑，焊接性能更穩定。
頂鍛移動滑座采用雙導軌導向 精度高、耐磨性好、運動順暢平穩；確保工件對焊接口的一致性。
成型好 對焊工藝簡單，焊件的縮短量少、毛刺少，有利于簡化后道工序。

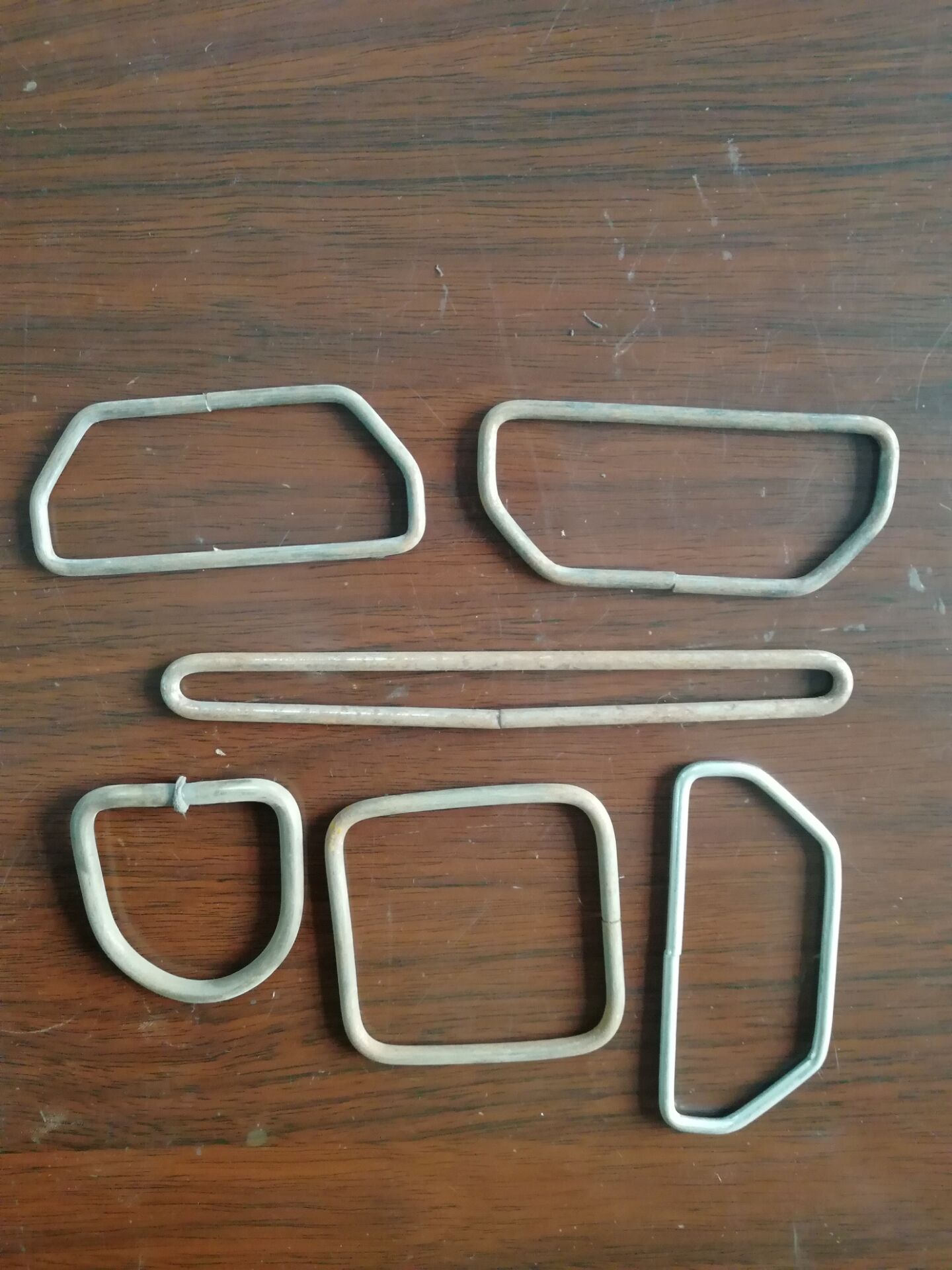

適用性廣 適用于低碳鋼、純銅、不銹鋼、鋁等金屬的線材或直徑小于20mm的棒材的對焊。
工作程序：
工件放入動、靜夾具電極上，腳踏開關啟動，焊機自動進入工作程序，完成焊接 工作。根據焊接規范要求，通過單片機控制箱，利用移相控制方法，對焊接電流進行精細調節，同時控制各程序時間（加壓、焊接、維持、休止）分別進行精準的調節，以滿足工件的焊接要求；在焊接程序里的焊接電流（由阻焊壓器供給）接通，與網路電壓同步。
優點：
具有工藝性好，結構簡單緊湊、性能穩定、重量輕等優點。焊機由機架、阻焊變壓器、對焊夾具、次級回路、頂端氣缸和單片機控制箱等組成。機身由型鋼框架焊接而成，結構簡單、穩定。動、靜夾具由壓緊氣缸、支架和燕尾拖板/滑軌等組成。具有鋼性好、滑動性能可靠等優點。
特點：
在機身左面安裝氣源處理器、電磁換向閥等氣動元件，維修方便，操作簡單。置于機身右側的控制箱可控制各焊接程序的時間，調節焊接參數。在焊機內部裝有可控硅組年、阻焊變壓器。
客戶生產現場
